고온-필터용 소결 금속 분말 선택

고온-온도 여과는 모든 필터 구성요소가 직면할 수 있는 가장 까다로운 환경 중 하나입니다. 작동 온도가 300도, 500도 또는 그 이상으로 올라가면 표준 필터 재료가 변형되거나 산화되거나 구조적 무결성을 잃기 시작합니다. 바로 그곳이다소결 금속 분말여과 정밀도를 희생하지 않고 열 응력을 견딜 수 있도록 설계된 다공성이지만 기계적으로 견고한 솔루션을 제공하는 - 가치를 입증합니다.

이 가이드에서는 소결 금속 분말이 고온 필터 응용 분야에 적합한 선택이 되는 이유, 재료 특성이 성능에 어떤 영향을 미치는지, 작동 조건에서 오류가 발생하지 않을 때 가장 중요한 선택 기준에 대해 설명합니다.

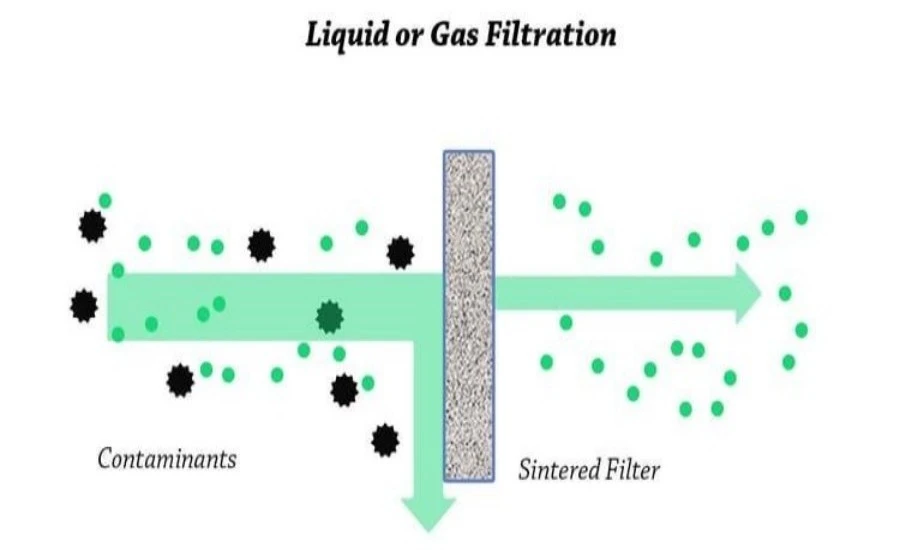

소결 금속 분말은 고온- 여과에서 어떤 성능을 발휘합니까?

금속 접합으로 뒷받침되는 열 내구성

소결 금속 분말은 소결 과정에서 고체-야금학적 연결을 형성하기 때문에 직조 철망이나 고분자{0}}기반 필터 매체보다 더 강합니다. 소결 온도가 높을 때(보통 금속 기준으로 1,000도에서 1,400도 사이), 분말 입자가 서로 달라붙습니다. 이는 견고하고 상호 연결된 다공성 골격을 만듭니다. 이러한 결합 방식은 소결 필터에 기계적 조립으로는 따라올 수 없는 강도를 제공합니다.

이러한 골격 무결성은 화학 공정에서 뜨거운 가스를 필터링하거나 PEM 전기분해 시스템에서 수소를 세척하는 경우와 같이 고온 산업 환경에서 광범위한 온도 변화에 걸쳐 동일하게 유지됩니다. 분말야금 연구에 따르면 소결된 다공성 티타늄은 산소 함량이 0.15wt% 미만으로 유지되는 한 최대 400도의 온도에서 압축 강도의 90% 이상을 유지하는 것으로 나타났습니다.

열부하 하에서의 기공 안정성

기공 크기 일관성은 고온-필터가 얼마나 잘 작동하는지 알려주는 가장 중요한 방법 중 하나입니다. 시간이 지남에 따라 열 팽창과 입자 조대화로 인해 구멍이 더 커지거나 더 왜곡되어 여과 정확도가 낮아질 수 있습니다. 제어된 입자 크기 분포와 입자 성장을 멈추는 효율적인 소결 계획은 소결 금속 분말 필터가 이 문제를 처리하는 방법입니다.

NAVI Titanium에서는 정확한 분말 그라데이션 및 성형 매개변수를 통해 5μm ~ 80μm 범위의 기공 구조를 얻을 수 있습니다. 이 범위는 고온에서 가스 및 액체 여과 시 작은 입자를 포착하는 데 필요한 대부분의 요구 사항을 충족합니다. 균일한 기공 모양은 압력이 어떻게 떨어지는지 예측하는 데에도 도움이 되며, 이는 흐름 저항이 사용하는 에너지 양에 영향을 미치는 시스템을 구축할 때 중요합니다.

열 안정성을 위한 소결 금속 분말 선택

출발점으로서의 재료 구성

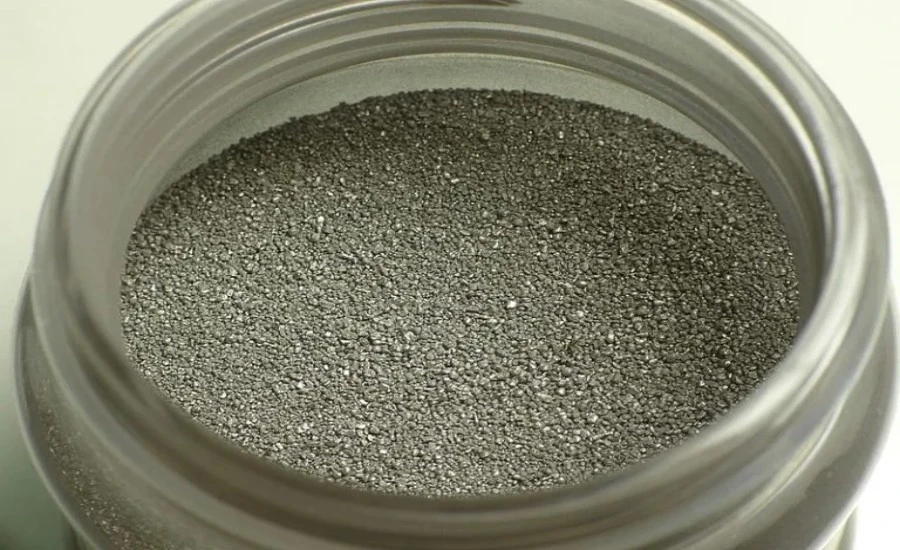

소결 필터의 열 안정성은 필터를 구성하는 분말에서 시작됩니다. 티타늄 분말, 특히 0A-등급 고순도 티타늄은 산화되고 약간 부식되는 고온-환경에서 매우 잘 작동합니다. 따라서 티타늄- 기반 소결 필터는 PEM 시스템 및 화학 처리 라인에서 일반적으로 사용됩니다. 이는 자연 산화물 층이 노출되면 스스로 복구되는 수동적 장벽 역할을 하기 때문입니다.

INCONEL과 같은 니켈{0} 기반 합금과 C22 및 C276과 같은 Hastelloy 변형을 사용하면 티타늄보다 훨씬 높은 온도에서 작업할 수 있습니다. 이러한 금속은 800도 이상에서 구조를 유지하고 황화 또는 침탄 처리 ​​시 쉽게 분해되지 않습니다. 이러한 현상은 석유화학 또는 정유 작업에서 부품을 필터링할 때 흔히 발생합니다.

SS316L과 같은 스테인리스강 유형은 합리적인 고온 성능과 부식 방지가 필요한 용도에 적합하고 저렴한 중간 지점입니다.

산소 함량과 이것이 장기 안정성에 미치는 영향-

제품을 선택할 때 가장 과소평가된 요소 중 하나는소결 금속 분말기본 분말에 포함된 산소의 양입니다. 예를 들어, 티타늄 분말에 산소가 많으면 소결된 매트릭스 내부에 부서지기 쉬운 TiO2 상을 생성하기 때문에 고온에서 더 빨리 분해됩니다. 이는 다공성 골격을 더 약하게 만들고 입자 이탈의 위험을 높입니다. 이는 더 낮은 수준의 오염이 허용되지 않는 필터링 응용 분야의 주요 실패 모드입니다.

NAVI Titanium이 사용하는 주요 원료 중 하나인 저산소 미세 티타늄 분말이 이러한 문제를 직접적으로 해결합니다. 소결된 프레임워크는 엄격하게 통제된 한계 내에서 산소 수준을 유지함으로써 열 부하 하에서도 전기 전도성과 기계적 유연성을 유지합니다. 이는 우수한 전도성과 정밀한 구조를 모두 가져야 하는 PEM 전해 필터 요소에 특히 중요합니다.

고온-필터 구조용 소결 금속 분말 재료

벤치마크 기판 재료로서의 티타늄

금속 기판의 경우 티타늄- 기반 "소결 금속 분말" 부품은 열악한 열 조건에서 작동할 수 있는 매우 순수하고 정밀한 필터 설계를 만드는 데 가장 적합합니다. 0A-등급 순도 표준은 제어되지 않을 경우 공정 라인에서 원치 않는 반응을 일으킬 수 있는 작은 불순물을 줄입니다. 티타늄은 밀도가 낮기 때문에 무게를 유지하는 능력을 저하시키지 않으면서 조립된 필터 장치를 더 가볍게 만듭니다.

엔지니어는 거친 분말 층과 미세한 분말 층을 특정 방식으로 결합하는 경사형 필터 구조를 사용하여 깊이 필터링할 수 있는 필터 요소를 만들 수 있습니다. 바깥층은 큰 입자를 차단하고, 안쪽층은 크기가 1미크론 미만인 오염물질을 제거합니다. 오염물을 표면에 집중시키는 대신 -전체 단면에 입자 부하를 분산시킴으로써 이 아키텍처는 필터 수명을 연장시킵니다.

확장된 열 범위를 위한 니켈 및 스테인리스강 분말

티타늄이 감당할 수 있는 온도보다 온도가 높을 때,

대신 니켈{0}} 기반 금속과 스테인리스강 플레이크가 사용됩니다. 예를 들어 Hastelloy C276은 700도 이상의 온도에서 오랫동안 인장 강도와 녹에 대한 저항성을 유지합니다. INCONEL- 기반 소결 필터는 고온-가스 정화, 터빈 배기가스 필터링, 항공우주 관련 분야의 열 관리에 사용됩니다.

실제 의미에서는 SS316L 솔리드 부품이 중간에 있습니다. 공기 중 최대 연속 서비스 온도가 약 870도에 달하므로 업계에서 가장 높은{3}}온도 여과 요구 사항을 처리할 수 있으면서도 대량 생산에 사용하기 쉽습니다. 또한 용접이 가능하고 표준 피팅으로 작업할 수 있기 때문에 시스템에 쉽게 통합할 수 있습니다.

고온에서 소결 금속 분말 소결 거동이 어떻게 변화하는가

소결 온도와 목 성장 역학

소결 공정은 온도에 따라 완제품의 성능에 영향을 미치는 방식으로 변경됩니다. 소결 온도가 상승함에 따라 서로 인접한 분말 입자 사이의 목 성장 속도가 빨라집니다. 입자간 꼬리가-강할수록 기계적 강도는 높아지지만 다공성은 낮아집니다. 구조적 안정성과 개방 기공 부피 사이의 올바른 혼합을 얻으려면 온도를 신중하게 제어해야 합니다.

약 1,250도까지 가열된 티타늄 분말은 입자 크기와 분말을 압축하는 데 사용되는 압력을 기준으로 30%~45% 범위의 다공성 수준을 갖는 다공체를 형성합니다. 이 범위는 소결 온도가 올라가면 25~35% 사이가 될 때까지 작아집니다. 이렇게 하면 재료가 더 강해지지만 유속이 느려질 수 있습니다. NAVI Titanium의 전문가들은 각 응용 분야의 임무 및 압력 요구 사항에 따라 이러한 요소를 가장 잘 변경합니다.

곡물의 조대화 및 여과 결과

곡물이 조대화됨소결 금속 분말오랜 시간 동안 높은 소결 온도에 노출된 후 작은 입자가 더 큰 입자로 합쳐질 때 발생합니다. 이는 결정립계의 밀도를 낮춥니다. 여과 측면에서 이는 평균 기공 크기가 더 크고 차단 정밀도가 낮다는 것을 의미합니다. 따라서 재료가 경화되는 온도와 시간을 모두 제어하는 ​​것은 올바른 온도를 설정하는 것만큼 중요합니다.

고려해야 할 또 다른 사항은 배치 균일성입니다. 소결이 작동하는 방식은 입자의 모양, 표면적, 산화물 스킨의 두께 등 분말 로트의 특성에 따라 달라지기 때문에 신뢰할 수 있는 소스에서 분말을 얻는 것은 완성된 필터 요소를 얼마나 잘 반복할 수 있는지에 직접적인 영향을 미칩니다. 원자재의 품질이 동일하게 유지되면 각 출력 배치의 기공 구조는 동일합니다.

이는 필터를 교체하기 위해 수백 개의 장치가 필요한 대규모 녹색 수소 프로젝트에 매우 중요합니다.

안정적인 고온-여과를 위한 소결 금속 분말 선택

분말 사양을 작동 조건에 맞추기

올바른 소결 금속 분말을 선택하기 전에 온도 범위, 공정 유체의 화학적 성질, 여과에 필요한 정밀도 수준 및 압력 차의 한계에 대한 좋은 아이디어가 필요합니다. 미세한 기공과 안정적인 전도성을 모두 얻으려면 고정밀-PEM 전해 필터 요소에 입자 크기 분포가 촘촘하게 분포된 저산소 티타늄 분말이 필요합니다. 화학 공정에서 고온 및 고압에서는 산화에 강한 것으로 알려진 니켈{4}} 기반 금속이 필요합니다.

SS316L 또는 SS304 소결 부품은 온도가 500도 미만으로 유지되고 화학적 공격성이 낮은 일반 산업용 필터 작업에 사용할 수 있습니다. 이러한 부품은 성능과 생산 비용이 잘 혼합되어 있습니다. 재료 선택을 위한 이 계층 시스템은 엔지니어가 과도한-엔지니어링을 하지 않도록 하고 각 애플리케이션이 필요한 최소 성능 마진을 얻도록 보장합니다.

성능 승수로서의 맞춤화

대부분의-기성 필터 요소는 고온 응용 분야에 필요한 정확한 모양, 기공 수 및 재료 등급을 갖고 있지 않습니다.- 엔지니어는 맞춤형 소결 금속 분말 솔루션을 사용할 때 단일 통합 설계 프로세스에서 정확한 기공 크기 범위, 벽 두께, 요소 형상 및 합금 구성을 정의할 수 있습니다. NAVI Titanium은 도면 검토부터 소결 계획 작성, 완제품 배송까지 이러한 사용자 정의 경로를 지원합니다. 샘플 주문은 생산 비용을 최대한 낮게 유지하기 위해 함께 소결됩니다.

여과 부하를 더욱 광범위하게 분산시킴으로써 경사형 필터 설계의 정밀한 분말 비율 엔지니어링으로 서비스 간격이 길어집니다. 고순도-분말 기질은 소량의 오염물질이 공정 흐름에 유입되는 것을 방지합니다. 이는 유지 관리의 필요성을 낮추고 장기간에 걸쳐 전해 및 여과 장비의 신뢰성을 높여줍니다.

결론

고온-필터가 작동하려면 사용된 재료는 대부분의 다른 옵션이 실패하는 상황에서도 신뢰할 수 있어야 합니다.소결 금속 분말티타늄, 니켈{0}} 기반 합금 또는 스테인리스강으로 제작된 은 정밀한 기공 구조, 높은 열 저항 및 긴 수명을 갖춘 필터 요소 구성을 위한 검증된-토대를 제공합니다.- 온도, 노출될 화학물질, 필터에 필요한 정확도 수준을 기준으로 올바른 재료를 선택하면 가동 중지 시간을 줄이고 공정을 원활하게 진행하는 솔루션을 찾을 수 있습니다.

맞춤형 소결 금속 분말 필터 솔루션을 위해 NAVI Titanium과 제휴

NAVI Titanium은 2008년부터 정밀한 다공성 금속 부품을 만들어 왔습니다. 그들은 만드는 데 아주 능숙해요소결 금속 분말PEM 전기분해, 화학 처리 및 고온-산업용 필터 요소입니다. 신뢰할 수 있는 소결 금속 분말 공급업체인 NAVI Titanium은 재료에 대한 조언과 맞춤형 기공 구조 설계부터 정밀한 생산 및 품질 보증을 통한 배송까지 전폭적인 지원을 제공합니다. 당사의 고순도-티타늄, 니켈- 기반 금속 및 스테인리스강 소결 옵션은 일관된 성능이 필수인 어려운 상황에 맞게 제작되었습니다. 귀하의 고유한 필터 요구 사항에 대해 이야기하고 맞춤형 견적을 받으려면 당사 엔지니어링 팀에 문의하세요.

[로 연락주세요.sales@navititanium.com] (이메일을 통해).

참고자료

1. 독일어, RM(2014). 소결: 경험적 관찰에서 과학적 원리까지. 버터워스-하이네만.

2. Totten, GE, & MacKenzie, DS (Eds.). (2003). 알루미늄 핸드북: Vol. 2 - 합금 생산 및 재료 제조. 마르셀 데커. (분말야금 가공조건 장)

3. ASM 인터내셔널. (2015). ASM 핸드북, 7권: 분말야금. ASM 인터내셔널.

4. Lütjering, G., & Williams, JC (2007). 티타늄(2판). 뛰는 것. (분말-가공 티타늄 및 고온-기계적 거동에 관한 섹션)

5. 도나치, MJ, & 도나치, SJ(2002). 초합금: 기술 가이드(2판). ASM 인터내셔널. (고온 여과 및 처리 환경에서 니켈-기반 합금 거동 범위-)

6. Zhao, YY, & Tao, XF(2009). 소결 공정에서 티타늄의 거동과 다공성 티타늄의 특성에 미치는 영향. 분말야금학, 52(2), 139-147.
