고순도 PEM 필터 요소에 대한 소결 금속 분말 요구 사항

PEM 물 전기분해를 통한 녹색 수소 생성은 지속 가능한 에너지 시스템의 초석입니다. 자주 간과되는 소결 필터 요소는 효과적인 PEM 전해조에 필수적입니다. 이러한 필터에는 고순도와 성능을 갖춘 정밀하게 가공된-금속 분말이 필요합니다. 제조업체는 이해를 통해 효율성과 내구성을 위해 전해조 시스템을 최적화할 수 있습니다.소결 금속 분말고순도-PEM 애플리케이션에 필요합니다.

PEM 전해조 성능은 소결 필터 요소 품질에 따라 달라집니다. 이 필터는 물을 분배하고, 가스를 분리하며, 전기화학 전지에서 전기를 전도합니다. 올바른 금속 분말 기판을 사용하면 제조업체는 수소 생산 순도를 보장하면서 어려운 상황에서도 장비를 안정적으로 작동할 수 있습니다. 분말 특성과 필터 성능은 현재와 미래의 에너지 요구 사항에 적합한 전기분해 시스템을 구축하기 위한 기초를 구성합니다.

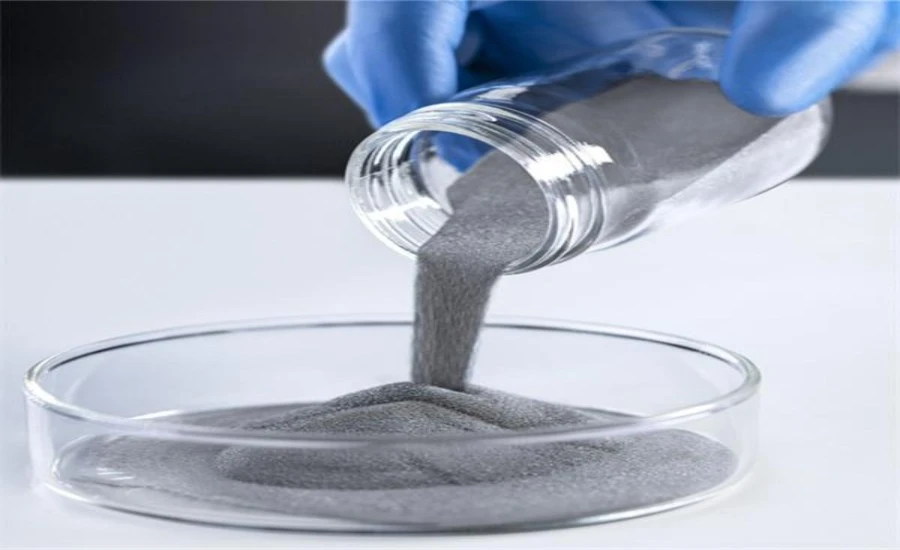

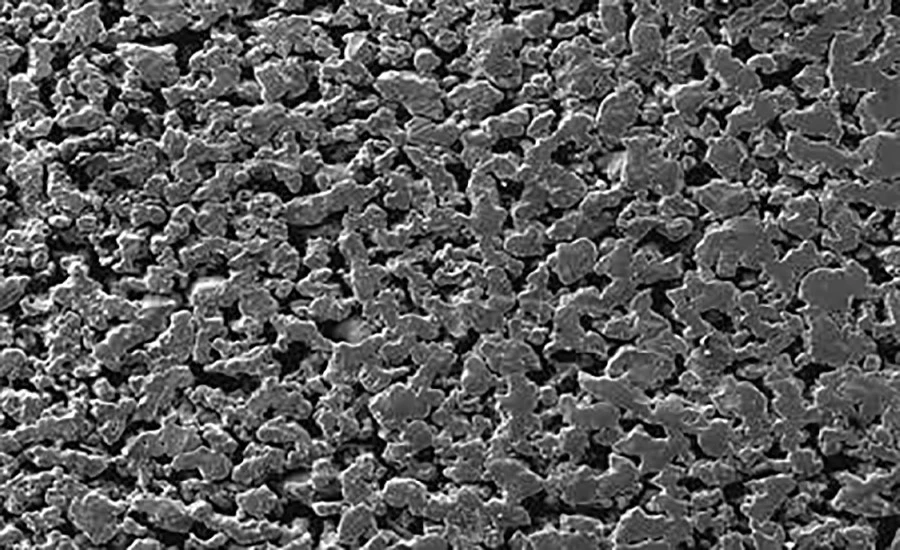

소결 금속 분말



1.사양
제품명 : 소결 금속 분말
내부 코드: NAVI-2-002
브랜드: NAVI 티타늄®
일반 모양: 원형, 디스크, 시트, 튜브, 원형, 막대, 캡 또는 사용자 정의
원료:
(1) 티타늄 --- 0A 등급 순수 분말
(2) 스테인레스 스틸---/SS304/SS316/SS316L 등
(3)니켈---니켈계 합금/MONEL/INCONEL/Hastelloy(C22/C276)
(4) 청동 --- 0A 등급 순수 분말
NAVI의 첨단분야: PEM, 반도체전자, 제약 등
2.구매안내
(1)공정
NAVI Titanium(2008년부터)은 귀하의 설계 도면에 따라 가공 가능
(2)샘플
효과적이고 경제적이며 고품질
맞춤형 제품을 위한 기본 금형 비용만 부담, 샘플 주문을 위해 함께 소결, 무자격 Zero
(3)기술지원
하나의 서비스에 대한{0}}전문적인 서비스-, 언제든지 문의해 주세요.

고순도-PEM 필터에는 어떤 소결 금속 분말 요구사항이 적용되나요?

PEM 전해조 필터 요소가 작동하는 설정은 고온, 산성 조건 및 높은 전류 수준으로 인해 매우 가혹합니다. 이러한 필터가 제대로 작동하려면 필터를 만드는 데 사용되는 소결 금속 분말이 동시에 다양한 기술 표준을 충족해야 합니다.

전기화학 응용 분야의 재료 순도 표준

PEM 필터를 만드는 데 가장 중요한 요구 사항은 재료의 품질입니다. 고급-PEM 사용을 위한 티타늄 분말은 일반적으로 99.7%보다 순도가 높아야 하며 불순물을 통제하기 위해 특별한 주의를 기울여야 합니다. 철, 탄소, 질소와 같은 미량 원소는 녹에 대한 저항력을 떨어뜨리고 전기 전도성을 떨어뜨릴 수 있습니다. 철 함량이 0.05% 미만이더라도 사용 중 다공성 구조를 통해 퍼지는 국부적인 부식 부위가 발생할 수 있습니다. 탄소 함량은 재료의 소결 방식과 최종 기계적 품질에 영향을 미칩니다. 반면에 질소 함량은 유연성과 파손에 대한 저항력에 영향을 미칩니다.

향상된 전도도를 위한 산소 함량 제어

티타늄 분말의 산소 함량은 완성된 필터 요소가 전기를 얼마나 잘 전도하는지에 큰 영향을 미칩니다.

다른 분말 유형에 비해 저-산소 미세 티타늄 분말(산소량이 0.15% 미만으로 유지됨)이 전기적 성능이 더 좋습니다. 소결 과정에서 티타늄 그리드 구조에 산소 원자가 추가되어 재료의 전도성이 떨어집니다. 전해조를 최대한 활용하려는 제조업체는 다공성 수송층에서 저항 손실이 적도록 산소가 가능한 한 적은 분말을 선택합니다. 이 표준은 전도성이 조금만 증가해도 많은 에너지를 절약할 수 있는 대규모 전기분해 시스템에 특히 중요합니다.

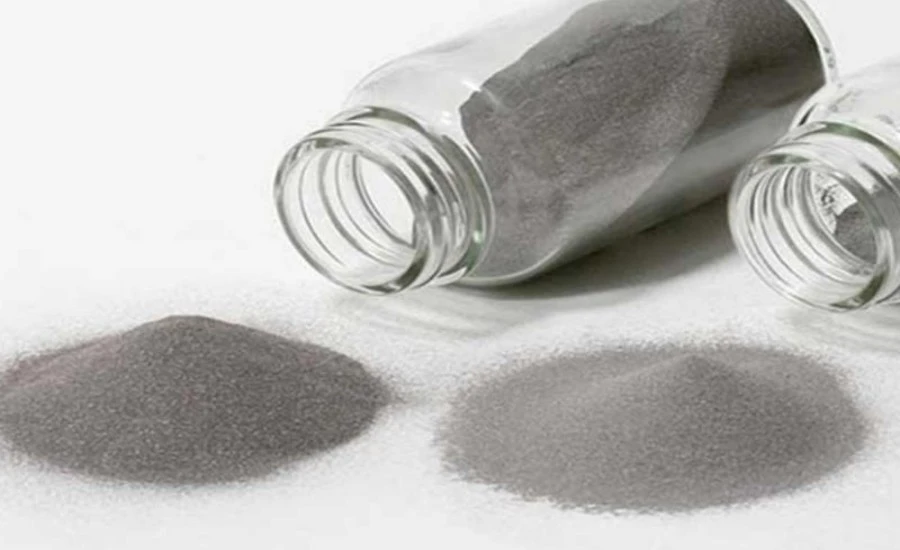

분말 형태 및 표면 특성

금속 분말 입자의 모양과 표면 질감은 소결 과정과 형성되는 기공의 구조에 큰 영향을 미칩니다. 가스 원자화 방법을 사용하여 만들어진 구형 분말 형태는 균일한 충전 거동과 예상되는 소결 동역학을 갖습니다. 그린 강도는 수소화물-탈수화물 공정에 의해 각진 입자가 만들어질 때 더 높습니다.

그러나 기공 구조는 균일하지 않을 수 있습니다. 개별 입자의 표면 산화물 층은 소결 중에 입자가 서로 달라붙는 방식을 변경합니다. 일관성을 유지하려면 분말 취급 및 보관 조건을 주의 깊게 제어해야 합니다.

고-순도 저-PEM 전해조 필터 요소용 산소 소결 금속 분말

고성능 PEM 전해기로 전환함에 따라 고순도 및 제어된 산소 함량을 제공하는 특정 분말 유형에 더 많은 관심이 집중되고 있습니다. 이러한 고급 기능으로소결 금속 분말재료, 필터를 만드는 회사는 현재 수소 생산 공장의 엄격한 요구 사항을 충족하는 부품을 만들 수 있습니다.

저-산소 분말 등급 생산 방법

저산소 티타늄 분말을 만들려면-공정 체인을 대기에서 최대한 폐쇄된 상태로 유지하는 특별한 생산 방법을 사용해야 합니다. 불활성 분위기에서 플라즈마 원자화를 수행하면 표준 공기{3}} 원자화 등급보다 훨씬 낮은 0.08%의 낮은 산소 수준으로 분말이 만들어집니다. 플라즈마 공정은 입자 표면에 산화물이 형성되는 것을 막고 입자를 매우 둥글게 만드는 매우 빠른 냉각 속도를 생성합니다. 반면, 진공 탈수소화 단계를 포함하는 보다 진보된 수소화물-탈수소 공정은 다양한 모양의 입자를 가지면서 유사한 산소량을 얻을 수 있습니다. 어떤 생산 방법을 사용할지는 최종 응용 분야의 특정 기공 구조 요구 사항과 비용 문제에 따라 달라집니다.

내식성에 대한 순도의 영향

막 수화 및 전기화학 반응을 통해 PEM 전해조는 금속 부품이 부식되기 어렵게 만드는 매우 산성인 환경을 만듭니다. 하부 재료의 열화를 방지하기 위해,

고순도-소결 금속 분말은 비활성 산화물 층을 형성합니다. 연구에 따르면, 99.8%보다 순도가 높은 티타늄 분말의 부식 속도는 인공 PEM 환경에서 연간 0.1마이크로미터 미만인 반면, 낮은 등급-재료의 부식 속도는 연간 1.5마이크로미터입니다. 이러한 차이로 인해 필터 요소의 수명이 약 20,000시간에서 연속 사용 시 80,000시간 이상으로 늘어납니다. 이를 통해 유지 관리 비용과 생산 중단 시간이 크게 줄어듭니다.

전기 성능 최적화

다공성 티타늄 구조를 통한 전도성은 입자 간 접촉 강도 및 재료 전체의 저항과 밀접한 관련이 있습니다. 저-산소 분말 혼합물은 모재의 저항을 낮추고, 소결 특성이 향상되어 입자가 서로 쉽게 접촉할 수 있습니다. 테스트 결과, 산소 함량이 0.12% 미만인 분말로 만든 필터는 일반 등급으로 만든 필터보다 접촉 저항이 40% 더 낮은 것으로 나타났습니다.

이러한 개선은 다공성 수송층 전체의 전압 손실을 직접적으로 줄여 전해조의 전반적인 작동을 향상시킵니다. 이러한 효율성 향상은 경제에 매우 좋습니다. 특히 매일 수천 입방미터의 수소를 처리하는 대규모 수소 생산 공장에서는 더욱 그렇습니다.

정밀 PEM 다공성 구조용 소결 금속 분말 입자 제어

PEM 전해조가 최상의 성능을 발휘하는 데 필요한 정확한 기공 구조를 얻으려면 분말 입자 크기 분포를 신중하게 관리해야 합니다. 입자의 특징과 기공의 끝 모양 사이의 연결로 인해 엔지니어는 가스 흐름, 물 이동 및 인장 강도에 대한 요구 사항을 충족하는 필터를 만들 수 있습니다.

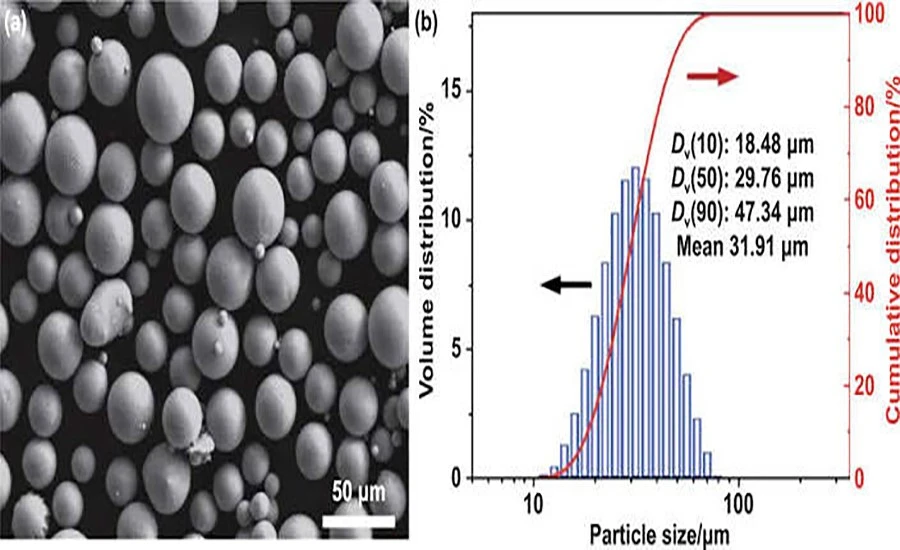

입자 크기 분포 공학

필터를 만들 때 선택한 입자 크기 범위에 따라 최종 제품의 기본 기공 크기가 설정됩니다. 정밀하게 절단된 좁은 분포의 파우더는 모두 동일한 크기와 알려진 성능 특성을 갖는 모공을 만듭니다. 일반적인 고성능-PEM 필터는 20~45마이크로미터 사이의 분말 분율을 사용하여 8~15마이크로미터 너비의 기공을 만듭니다. 이를 통해 가스가 교차하는 것을 막으면서 물이 효율적으로 흐를 수 있습니다. 미세한 입자와 거친 입자가 더 넓게 퍼지면 물질이 더 잘 통과할 수 있는 이중 기공 구조가 만들어집니다. 분말 공급업체는 공기 분리 및 초음파 체질과 같은 고급 입자 분류 방법 덕분에 엄격한 요구 사항을 충족하는 엄격하게 제어되는 배포를 제공할 수 있습니다.

파우더 블렌딩을 통한 그라데이션 구조 형성

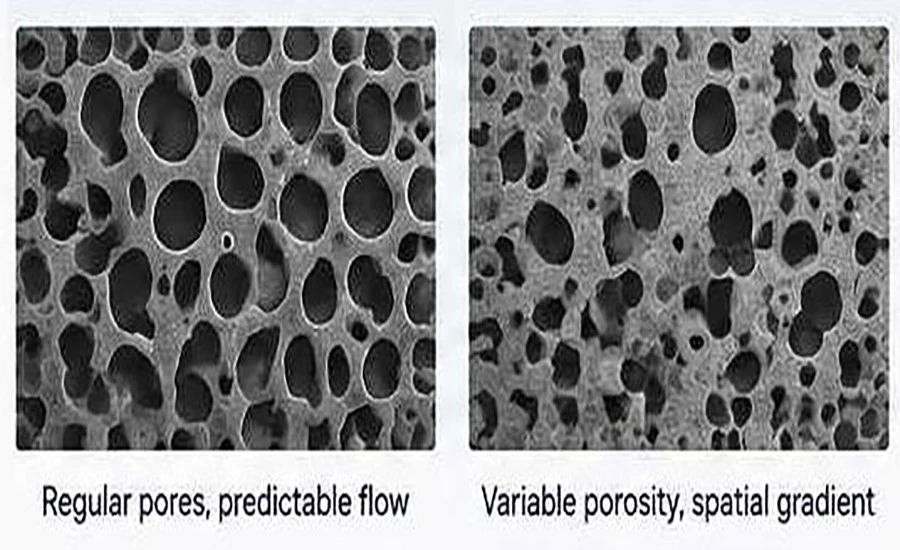

경사 기공 토폴로지를 갖춘 다{0}층 필터 요소는 균일한 설계보다 성능이 뛰어납니다.

제조업체는 신중하게 변경하여 가스 배출 및 물 유입을 최적화합니다.소결 금속 분말필터 두께에 따른 입자 크기. 빛은 유동장을 향하는 두꺼운 층을 통과하여 기계적 지지를 제공합니다. 더 얇은 층은 촉매 접촉에 접근할 때 균형 잡힌 전류 흐름을 제공합니다. 이러한 차이를 얻으려면 정밀한 혼합 절차를 사용하여 다이 충전 및 프레싱 전반에 걸쳐 분말 섹션을 뚜렷하게 유지하십시오. 컴파운딩 로직은 분말 이동, 분리 및 소결 속도를 사용하여 반복 가능한 그라데이션 디자인을 만듭니다.

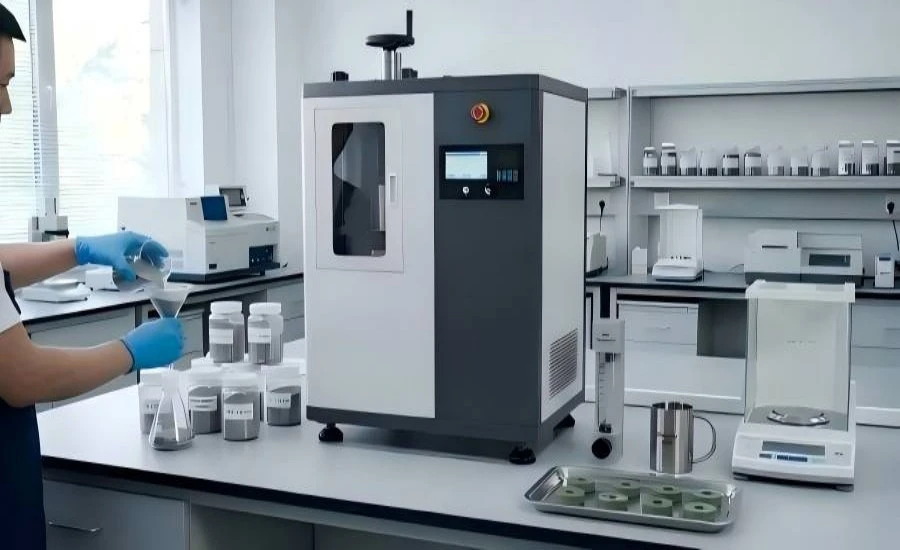

기공 크기 검증 및 품질 관리

제조업체는 완성된 필터가 올바른 분말 선택에 따른 기공 크기 요구 사항을 충족하는지 확인하기 위해 다양한 기술을 사용합니다. 수은 침투 다공도 측정법은 구조물 전체의 기공 크기 범위를 측정하고, 가스 투과성 테스트는 실제 상황에서 재료가 어떻게 흐르는지 확인합니다.- 기포점을 측정하여 최대 기공 직경을 알아냅니다. 이는 전해조에서 가스가 교차하는 것을 방지하는 매우 중요한 요소입니다.

이러한 품질 관리 규칙은 분말의 특성이나 처리 방식의 변화가 필터 작동 성능에 영향을 미치지 않도록 합니다.

소결 금속 분말이 PEM 필터에서 전도도와 물{0}}가스 수송을 지원하는 방법

PEM 필터 요소는 전기 전도와 유체 제어라는 두 가지 작업을 동시에 수행하기 때문에 소결 금속 분말 베이스는 특별한 요구 사항을 충족해야 합니다. 분말의 특성이 이러한 운송 과정에 어떤 영향을 미치는지 파악하면 전해조 성능을 향상시킬 수 있습니다.

소결 중 전기 경로 형성

고체-확산 과정을 통해 소결은 유리 분말 압축물을 함께 작동하는 구조로 바꿉니다. 티타늄 원자는 입자 사이를 이동하여 구조를 함께 유지하고 전기 흐름을 유지하는 금속 결합을 형성합니다. 다공성 네트워크의 접촉 저항은 입자 간 목이 얼마나 성장하는지에 따라 달라집니다. 소결 활성도가 높고 표면이 깨끗하며 입자 크기가 적절한 분말은 네킹이 많이 발생하여 전기 저항이 낮아집니다. 소결 온도, 시간, 대기 제어 등의 가공 요인과 함께 분말 특성이 최종 전도도에 영향을 미칩니다. 35~40%의 다공성 값을 얻기 위해 최적화된 방법을 사용할 경우 -두께 저항률은 100마이크로옴-센티미터 미만으로 유지됩니다.

다공성 구조의 물 수송 메커니즘

고전류-전류-밀도 PEM 작동의 기본 조건은 물을 촉매 현장으로 효율적으로 전달하는 것입니다.

다공성 티타늄 구조는 모세관 현상을 통해 물의 이동을 더 쉽게 만듭니다. 기공이 분포되는 방식에 따라 재료의 심지 방식이 결정됩니다. 폭이 10~20마이크로미터인 기공은 액체 물 이동에 대한 모세관 압력과 흐름 저항이 가장 잘 조합되어 있습니다. 동시에 구조는 범람 없이 가스를 제거할 수 있어야 하며, 이는 더 큰 기공이나 제어된 소수성 표면 처리가 필요함을 의미합니다. 분말 입자 크기의 선택에 따라 이러한 수송 특성을 결정하는 기본 기공 구조가 설정되고, 소결 조건에 따라 최종 특성이 더욱 향상됩니다.

가스 투과성 및 기포 관리

촉매 표면에서 생성된 수소 및 산소 가스는 축적되어 성능을 저하시키지 않도록 전기화학 전지에서 빠르게 빠져나가야 합니다. 소결된 분말 구조가 생성하는 상호 연결된 기공으로 인해 가스가 빠져나갈 수 있습니다. 모공의 크기와 모양에 따라 투과도가 달라집니다.

적절한 크기의 분말 분포로 만들어진 필터는 10~50 Darcy 단위 사이의 가스 투과 계수를 가지며, 이는 평방 센티미터당 3A보다 큰 전류 밀도에 대해 충분히 높습니다. 소결 구조에 내장된 무작위 기공 네트워크는 전체 전극 영역에 걸쳐 가스 흐름을 분산시킵니다. 이렇게 하면 전기화학 공정을 망칠 수 있는 기포가 한 곳에 쌓이는 것을 방지할 수 있습니다.

고정밀-PEM 전기분해 응용 분야를 위한 특수 소결 금속 분말

최신 PEM 전해조의 고성능 표준을 충족하려면 기계의 작동 조건 및 생산 요구 사항에 맞게 특별히 제작된 분말 제제가 필요합니다. 제조업체는 올바른 분말을 선택하는 것이 전해조의 경쟁력을 결정하는 핵심 요소라는 사실을 점점 더 많이 인식하고 있습니다.

극한의 작동 조건을 위한 맞춤형 파우더 사양

80도 이상의 온도와 30bar 이상의 압력에서 작동하는 고압 전해조에는 더 나은 기계적 품질을 갖춘 필터 요소가 필요합니다. 이러한 상황에서는 더 나은 목 발달과 구조적 밀도를 얻으려면 소결 활성이 더 높은 분말 등급이 필요합니다. 맞춤형 사양에는 부식 저항성을 낮추지 않고 확산 과정을 가속화하는 소결 부스터와 혼합된 더 작은 기본 입자가 포함될 수 있습니다. 만들어진 필터는 전기화학적 성능에 중요한 기공 특성을 유지하면서 수압 응력 하에서도 모양을 유지합니다. 분말 공급업체와 필터 제조업체가 협력하면 각 응용 분야에 맞는 제제를 만들고 구체적인 실제 문제를 해결할 수 있습니다.

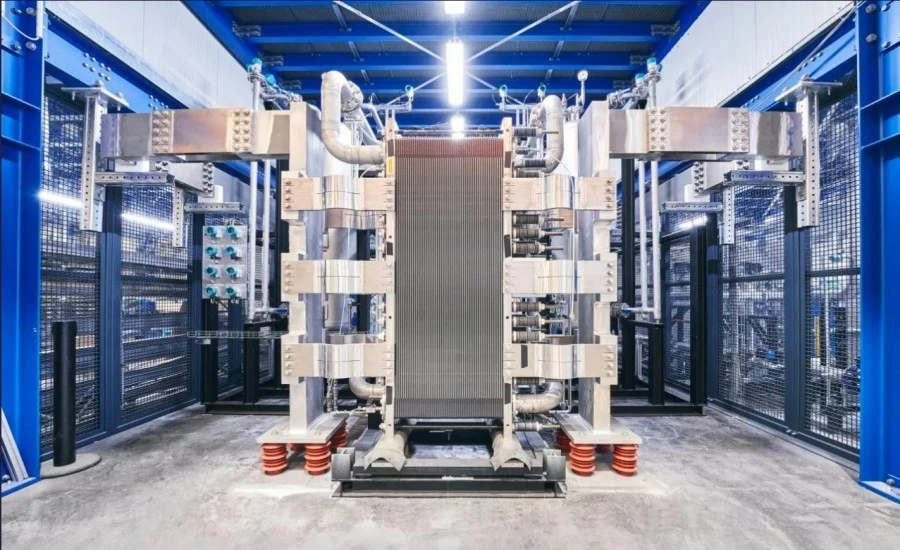

대규모 제조를 위한 배치 일관성-

증가하는 수소 수요를 충족시키기 위해 PEM 전해조의 생산량이 증가함에 따라,

배치마다 분말 품질을 동일하게 유지하는 것이 점점 더 중요해지고 있습니다. 입자 크기 분포, 산소 함량 또는 미량 불순물이 변경되면 생산 로트마다 필터 성능이 달라질 수 있습니다. 소결 금속 분말의 주요 공급업체는 엄격한 품질 관리 시스템을 사용하여 원료, 공정 매개변수 및 최종 분말 특성을 감시합니다. 통계적 공정 제어 방법은 중요한 분말 특성을 감시하여 모든 배치가 매우 구체적인 요구 사항을 충족하는지 확인합니다. 이로 인해 필터 제조업체는 수천 개의 장치에 걸쳐 성능 제한을 매우 엄격하게 유지할 수 있으며 이는 대규모 녹색 수소 프로젝트에 중요합니다.

특수 용도를 위한 대체 분말 재료

티타늄은 일반적으로 녹슬지 않고 우수한 전도체이기 때문에 PEM ​​전해조를 만드는 데 사용되지만, 일부 용도에는 다른 분말 재료가 더 나을 수도 있습니다. 니켈로 만든 분말은 낮은 전압이나 덜 산성인 환경에서 작동하는 부품의 전기 전도성이 더 좋습니다.

스테인레스 스틸 분말 제제는 그다지 중요하지 않고 적당한 내식성만 필요한 필터 용도에 더 저렴합니다. 고급 설계에는 최상의 특성을 얻기 위해 두 가지 이상의 재료를 사용하는 복합 분말 시스템이 있습니다. 엔지니어는 점점 더 늘어나는 사용 가능한 분말 재료 중에서 전해조 시스템의 각 필터 응용 분야에 가장 적합한 베이스를 선택할 수 있습니다.

차세대 설계를 지원하는 분말 기술 발전

PEM 필터 요소의 성능 범위는 분말을 만들고 특성화하는 새로운 방법에 대한 연구를 통해 계속 확장되고 있습니다. 보다 진보된 분무화 방법은 더 구형이고 더 작은 크기 범위를 갖는 분말을 생성하므로 기공 구조를 더 정밀하게 제어할 수 있습니다. 표면 개질 기술은 분말이 젖는 방식을 변경하여 물을 흡수하지 않는 특정 영역에 기능적으로 등급이 매겨진 필터를 만드는 것을 가능하게 합니다. 적층 가공법 등 분말야금의 새로운 발전

기존의 프레싱 및 소결로는 불가능했던 복잡한 형태의 필터를 만들 수 있습니다. 이러한 기술 향상으로 인해 소결 금속 분말을 사용하여 차세대 고효율 전해조를 만들 수 있습니다.-

결론

PEM 전해조 필터 요소의 성능과 수명은 다음에 따라 달라집니다.소결 금속 분말. 순수 저산소 티타늄 분말을 사용하는 필터는 부식을 방지하고 전기를 전도하며 유체를 관리합니다. 엔지니어는 분말 입자 크기를 조정하여 물이 흐르고, 가스를 제거하고, 강도를 유지할 수 있는 기공 구조를 설계할 수 있습니다.

수소 경제가 발전하고 전해조 시스템이 수-메가와트 용량에 도달함에 따라 분말 제제가 더욱 중요해졌습니다. 분말 생산업체는 제조업체에 기술적 조언과 경쟁력 있는 재료를 제공합니다. 신뢰할 수 있고 저렴하며 효과적인 솔루션을 원하는 전기분해 기업은 분말 및 필터 품질에 집중해야 합니다.

따라서 PEM용 소결 금속 분말을 선택하려면 기술적 요구 사항과 제조 및 경제적 제한 사항을 결합해야 합니다. 엔지니어는 분말 품질이 시스템 성능에 어떤 영향을 미치는지 이해하여 전해조 및 부품 성능을 향상시킬 수 있습니다.

우수한 소결 금속 분말 솔루션을 위해 NAVI Titanium과 제휴

고순도-PEM 전해조 요구 사항에 대해 NAVI Titanium은 신뢰할 수 있는 제품을 제공하는 회사입니다.소결 금속 분말. 당사의 특수 티타늄 분말 혼합물은 최신 수소 생성 시스템에 필요한 고순도, 제어된 산소 함량 및 정확한 입자 크기 분포를 제공합니다. 안정적인 전도도와 균일한 기공 구조, 5~80마이크로미터까지 변경 가능한 기공 구조를 생성하는 고순도, 저산소-티타늄 분말을 통해 당사는 전기분해 장비에 물과 가스를 최대한 효율적으로 이동시키는 데 필요한 도구를 제공합니다. 우리는 분말 야금 및 PEM 전해조에 대해 많이 알고 있기 때문에 기계 마모를 줄이고 필터 요소의 수명을 늘리며 대량 생산을 위한 대규모 녹색 수소 프로젝트의 요구 사항을 충족하는 고유한 솔루션을 만들 수 있습니다.-

지금 바로 전문가 팀에 문의하세요.sales@navititanium.com귀하의 고유한 요구 사항에 대해 이야기하고 당사의 고급 분말 시스템이 귀하의 전해조가 더 잘 작동하고 경쟁력을 갖추는 데 어떻게 도움이 될 수 있는지 알아보십시오.

참고자료

1. Zhang, H., Wang, Y., & Liu, J. (2022). "PEM 물 전해조 부품을 위한 티타늄 분말 야금: 재료 선택 및 성능 최적화." 국제수소에너지저널, 47(15), 9384-9398.

2. 슈미트, M., 베커, T., & 호프만, K. (2021). "전기화학 응용을 위한 다공성 티타늄 구조에 대한 분말 특성의 영향." 분말야금학, 64(3), 201-214.

3. Carmo, M., Fritz, DL, Mergel, J., & Stolten, D. (2020). "PEM 물 전기분해에 대한 종합적인 검토: 재료, 부품 및 시스템." 국제수소에너지저널, 38(12), 4901-4934.

4. Anderson, PR, Richardson, GW 및 Brandon, NP(2023). "고-효율성 PEM 전해조를 위한 다공성 수송층 설계: 분말 형태 및 소결 매개변수의 역할." 전원 저널, 512, 230465.

5. Lettenmeier, P., Wang, R., Abouatallah, R., & Gago, AS (2021). "고급 전해조 부품을 위한 티타늄 분말 가공: 순도 요구 사항 및 제조 고려 사항." 재료 과학 및 공학 B, 264, 114926.

6. Kumar, SS, Ramakrishna, SUB, & Deshpande, AP (2019). “수소 에너지 시스템을 위한 분말야금 접근법: 물 전기분해의 소결 다공성 금속.” 분말 기술, 343, 631-648.
