수소경제는 전 세계적으로 가속화되고 있으며, PEM(Proton Exchange Membrane) 물 전기분해 기술은 녹색수소 생산에 핵심적인 역할을 하고 있습니다. 이러한 시스템 내에서는소결 금속 분말운영 효율성과 수명을 보장하는 중요한 필터 구성 요소의 기초를 형성합니다. 이 분말의 품질-특히 순도 수준-은 전기분해 장비가 안정적으로 작동하는지 또는 조기 고장에 직면하는지를 직접적으로 결정합니다.
소결 다공성 금속 필터 솔루션을 찾는 제조 전문가들은 종종 근본적인 진실, 즉 최종 제품 형태보다 원자재가 더 중요하다는 사실을 간과하는 경우가 많습니다. PEM 필터 응용 분야에 티타늄- 기반 소결 금속 분말을 선택하면 전도성, 내부식성 및 전반적인 시스템 경제성에 영향을 미치는 결정을 내리게 됩니다. 이 기사에서는 고급 수소 생산 시설에서 고순도 티타늄 분말이 왜 협상 불가능-되었는지, 실제 조건에서 실제로 성능을 좌우하는 기술 매개변수가 무엇인지 살펴봅니다.-

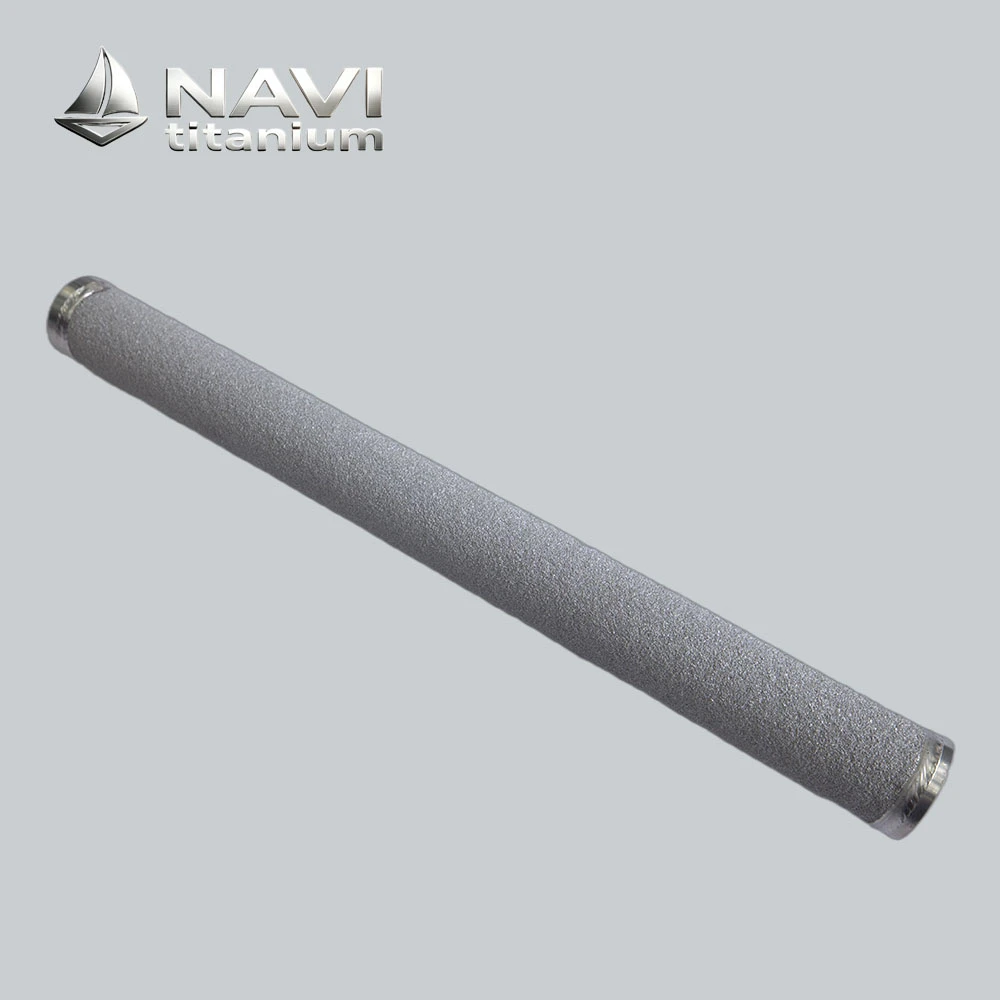

소결 금속 분말
1.사양
제품명 : 소결 금속 분말
내부 코드: NAVI-2-002
브랜드: NAVI 티타늄®
일반 모양: 원형, 디스크, 시트, 튜브, 원형, 막대, 캡 또는 사용자 정의
원료:
(1) 티타늄 --- 0A 등급 순수 분말
(2) 스테인레스 스틸---/SS304/SS316/SS316L 등
(3)니켈---니켈계 합금/MONEL/INCONEL/Hastelloy(C22/C276)
NAVI의 첨단분야: PEM, 반도체전자, 제약 등
2.구매안내
(1)공정
NAVI Titanium(2008년부터)은 귀하의 설계 도면에 따라 가공 가능
(2)샘플
효과적이고 경제적이며 고품질
맞춤형 제품을 위한 기본 금형 비용만 부담, 샘플 주문을 위해 함께 소결, 무자격 Zero
(3)기술지원
하나의 서비스에 대한{0}}전문적인 서비스-, 언제든지 문의해 주세요.
PEM 필터에 고순도-소결 금속 분말이 중요한 이유는 무엇입니까?
PEM 전해기는 낮은 pH, 높은 전류 밀도 및 산소를 방출하는 반응에 지속적으로 노출되는 가혹한 환경에서 작동합니다. 이 시스템의 필터 요소는 두 가지 작업을 수행합니다. 즉, 전극 표면에 물을 고르게 퍼뜨리는 동시에 가스를 분리합니다. 두 가지 목적 모두 전기적 스트레스에도 모양을 유지할 수 있는 재료가 필요합니다.
표준-등급 금속 분말에는 철, 탄소, 산소 등의 불순물이 너무 많아 소결 시 구조가 약해집니다. 산성 전류가 이러한 재료를 통과할 때 불순물 부위가 국부적인 침식을 가속화합니다. 고순도-티타늄 분말로 이러한 취약한 부분을 제거함으로써 아래의 금속 매트릭스를 보호하는 균일한 보호층이 형성됩니다. 이것은 단순한 이론이 아닙니다. 작동 중인 전해조의 현장 데이터에 따르면 99.7% 순수 티타늄 분말로 만든 필터는 40,000시간 이상 지속되는 반면, 낮은 등급 옵션은 15,000시간 후에 교체해야 하는- 것으로 나타났습니다.
산소 함량은 전기적 성능을 제어합니다
소결 금속 분말에 함유된 공기의 양은 기본적으로 전기를 얼마나 잘 전도하는지를 변화시킵니다. 티타늄은 원래 얇은 산화물 층을 가지고 있지만, 분말 제조 시 너무 많은 산소가 첨가되면 내부 산화물 네트워크가 만들어져 전자의 이동을 방해합니다. 산소가 거의 없는(보통 중량 기준으로 0.18% 미만의 산소) 티타늄 분말은 다공성 필터 구조를 통해 전류가 잘 흐르는 데 필요한 금속 결합을 유지합니다. 이는 전압 효율이 수소 제조 비용에 직접적인 영향을 미치는 PEM 애플리케이션에서 매우 중요합니다.
물리적 특성소결 금속 분말화학적 구성뿐만 아니라 입자도-열 처리 중에 서로 달라붙는 방식을 결정합니다. 둥글고 좁은 크기 범위의 입자가 보다 균일하게 뭉쳐져 통과할 수 있는 조절된 기공을 만듭니다. 입자가 각이 지거나 분포 프로파일이 넓은 경우 여과의 정확성이 떨어지고 약해지는 다양한 기공 모양이 생성됩니다. 입자 형태 제어는 일반적으로 고순도-생산 방법에서 더 좋습니다. 즉, 제조업체는 배치별로 동일한 소결 결과를 얻을 수 있습니다.

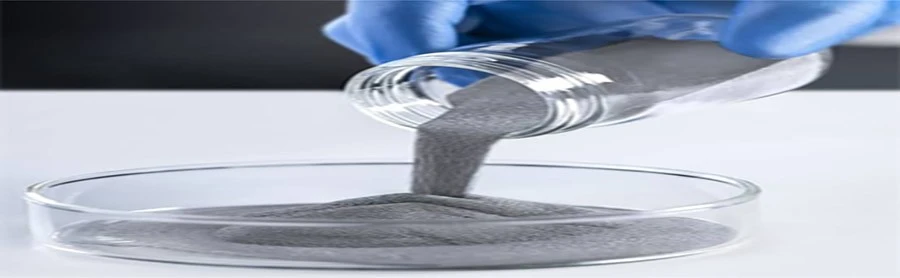

소결 금속 필터 제조용 고순도 티타늄 분말
소결 필터 요소에 적합한 티타늄 분말을 선택하려면 분말의 사양이 최종 구성 요소의 성능에 어떤 영향을 미치는지 알아야 합니다. 수십 가지 유형의 분말이 있으며 각각의 순도, 입자 크기 범위 및 제조 방법이 다릅니다. 귀하에게 가장 적합한 옵션은 PEM 시스템에 필요한 사항에 따라 다릅니다.
티타늄 분말은 다양한 방법으로 제조할 수 있으며 각 방법에 따라 고유한 특성을 지닌 재료가 만들어집니다. 가스 원자화가 발생하면 흐름 특성이 뛰어난 둥근 입자가 만들어집니다. 이는 필터 요소를 형성하는 동안 균일하게 패킹하는 데 적합합니다. 수소화물-탈수화물 공정은 각진 입자를 만듭니다. 이러한 입자는 소결 중에 기계적으로 강력하게 결합되지만 통과 능력이 일부 손실될 수 있습니다. 플라즈마 구형화는 위성 형성이 거의 없는 초순수, 정확히 구형 입자를 생성하기 때문에 가장 좋은 방법입니다. 이러한 입자를 사용하면 필터링 응용 분야에서 기공 크기를 가장 정밀하게 제어할 수 있습니다.
시작 분말의 입자 크기 분포는 소결 다공성 금속 스크린이 얼마나 잘 작동하는지에 큰 영향을 미칩니다. 거친 분말(45~75μm)은 많은 양의 물을 이동시키기에 좋은 투과도가 높은 구조를 만들고, 미세 분말(5~20μm)은 오염물질을 제거하는 치밀한 여과 구조를 만듭니다. 다중-모달 분포는 다양한 크기를 사용하여 그라데이션 구조를 생성하며, 지원을 위한 큰 레이어와 미세한 필터를 위한 미세한 레이어가 있습니다. 대부분의 PEM 사용에서는 압력 강하, 기포점 및 구조적 강도에 대한 요구 사항의 균형을 맞추기 위해 특수 분포가 필요합니다.
순도 등급 및 적용 영역
1등급(상업적 순수)부터 99.9% 티타늄인 고순도 변형까지 다양한 종류의 상업용 티타늄 분말이 있습니다. 99.5~99.7% 순도의 재료는 표준 PEM 필터를 만드는 데 사용되며 대부분의 전기분해 작업에 충분히 효과적입니다. 비용이 더 많이 들더라도 매우 오랫동안 지속되는 연구용-등급 전해조 또는 시스템에는 99.9% 순수 분말이 필요합니다. 순도에 대한 추가 비용은 더 긴 수리 주기와 더 나은 에너지 경제를 통해 그 자체로 보상됩니다.
티타늄 소결 금속 분말 품질이 PEM 필터 성능에 미치는 영향
파우더의 품질과 필터의 성능 사이에는 여러 가지 연관성이 있습니다. 최종 구성품의 작동 특성은 가공 매개변수, 분말 배치의 일관성, 심지어 소결 전 보관 조건에 따라 영향을 받습니다.
티타늄 분말의 신선한 부분은 반응성이 매우 높아 소결 중에 원자가 더 쉽게 이동할 수 있습니다. 노화된 분말은 입자가 서로 달라붙는 것을 방지하는 더 강한 산화물 층을 갖습니다. 이는 동일한 수준의 치밀화를 얻으려면 더 높은 온도나 더 긴 처리 시간이 필요하다는 것을 의미합니다. 표면 화학의 이러한 차이로 인해 동일한 판매자의 분말 양이 다르더라도 다공성 수준이 다른 스크린이 만들어질 수 있습니다. 높은-순도소결 금속 분말공급업체는 모든 생산 로트의 소결 활동 수준이 동일한지 확인하기 위해 통제된 보관 방법과 표면 처리 단계를 사용합니다.
배치-간-일관성을 위한 추적 시스템
상업용 PEM 설치의 경우 수백 개의 동일한 필터 요소가 필요합니다. 이렇게 하려면 분말 배치의 특성 차이가 거의 없어야 합니다. 고급 공급업체는 화학 테스트, 입자 크기 측정, 심지어 샘플 소결 테스트를 통해 각 분말 로트를 추적합니다. 이 문서를 통해 필터 제조업체는 최종 부품의 품질을 테스트할 때 문제를 찾는 대신 미리 처리 설정을 변경할 수 있습니다.
매우 순수한 원료라도 잘못 취급하면 유용성이 떨어질 수 있습니다. 부식-되기 쉬운 불순물은 처리 장비의 철 오염으로 인해 발생합니다. 더 많은 수분을 섭취하면 산소 수준이 높아집니다. 분말 유형 간의 교차-오염으로 인해 소결 공정을 예측할 수 없습니다. 전문-등급 소결 금속 필터 제조업체는 클린룸에서 분말을 처리하고, 다양한 순도 수준에 대해 별도의 도구를 사용하며, 최종 소결 단계까지 재료의 품질을 높게 유지하기 위해 정기적으로 오염 여부를 확인합니다.
장기-PEM 필터 응용 분야에 대한 소결 금속 분말 순도 계수
필터 재료가 장기간 전기화학적 접촉에 어떻게 반응하는지에 따라 장기적으로 PEM 시스템의 신뢰성이 결정됩니다. 짧은 시간 동안 수행되는 성능 테스트는 수천 시간 사용 후 성능이 어떻게 저하되는지 보여주지 않습니다.
티타늄 분말에 함유된 소량의 철은 산성 유체의 부식을 가속화하는 갈바닉 파트너를 형성합니다. 소결하는 동안 탄소 불순물은 티타늄 탄화물로 변하며, 이는 작업 중에 재료가 용해되기 가장 좋은 장소가 됩니다. 실리콘처럼 위험해 보이지 않는 것조차도 티타늄의 패시브 필름의 특성을 변경하여 공격으로부터 안전하게 보호할 수 있습니다. 고순도-분말 버전은 필터가 분해되는 방식을 줄여 구조와 필터링 능력을 오랫동안 유지할 수 있습니다.
시작, 중지 및 로드-작업 후 PEM 전해조는 열 주기를 거칩니다. 이러한 온도 변화로 인해 고체 구조의 응력이 팽창 및 수축됩니다. 필터가 고-순도 분말로 만들어지면 미세 구조가 더 규칙적이어서 응력이 널리 퍼지고 균열이 시작되는 것을 방지합니다. 순수하지 않은 재료에는 완전히 소결되지 않은 부분이나 구멍이 있는 경우가 많습니다. 이 부위에는 많은 응력이 가해지며 결국 마모로 인해 파손됩니다.
작동 전위 하에서의 화학적 안정성
PEM 셀 내부의 전위는 티타늄조차도 반응할 수 없을 정도로 높아질 수 있습니다. 매우 순수한 재료는 더 보호적이고 더 넓은 범위의 전위에 걸쳐 안정적으로 유지되는 수동층을 만듭니다. 이는 산소를 방출하는 쪽의 필터 요소가 산화가 심한 조건을 처리해야 하는 비대칭 셀 설계에서 특히 중요합니다. 99.5%와 99.8% 사이의 순도 차이는 별거 아닌 것처럼 보일 수도 있지만 이는 이러한 혹독한 조건에서도 소재가 녹에 훨씬 더 강하다는 것을 의미합니다.
고순도-티타늄 분말이 다공성 필터 신뢰성을 향상시키는 방법
프로젝트 비용은 수소를 만드는 데 사용되는 도구의 신뢰성에 직접적인 영향을 받습니다. 계획되지 않은 유지 관리로 인해 생산량이 손실되고 교체 부품 비용이 많이 들고 인건비가 높아져 이익이 감소됩니다. 필터의 신뢰성은 필터를 만드는 데 사용된 분말의 품질에 따라 달라집니다.
균일하고 순도가 높은-필터로 만든 필터는 일반적입니다.소결 금속 분말시간이 지남에 따라 성능이 일부 손실됩니다. 운영자는 추측하는 대신 실제 사용량 데이터를 사용하여 유지 관리를 계획할 수 있습니다. 이러한 예측 가능성 덕분에 예비 부품을 더 쉽게 추적하고 유지 관리를 보다 효율적으로 계획할 수 있습니다. 분말의 품질이 변하면 고장 패턴을 예측하기 어렵습니다. 이로 인해 작업자가 부품을 너무 자주 수리하게 되고, 그럴 필요 없이 비용이 상승하게 됩니다.
전해질로의 오염 방출 감소
PEM 시스템이 작동할 때 순수하지 않은 분말은 불순물을 전해질로 방출할 수 있습니다. 이러한 오염 물질은 멤브레인의 기능을 손상시키고 촉매를 손상시키며 전해질을 더 자주 교체해야 함을 의미합니다. 고순도-티타늄 분말은 이러한 오염 경로를 차단하여 부품을 보호하고 시스템 유지 관리 방문 간격을 연장합니다. 촉매나 멤브레인을 변경할 필요가 없으면 고품질 분말에 대한 추가 비용은 크게 중요하지 않습니다.
소결 금속 필터를 만드는 전문 회사는 분말의 과학, 입자 크기 및 생산 방법이 나열된 재료 인증서를 제공합니다. 이러한 인증서를 사용하여 최종 사용자는 필터 부품이 자신의 필요에 맞는 재료로 만들어졌는지 확인할 수 있습니다. 고순도-분말 생산업체는 ISO 9001 품질 관리 시스템을 따르며 종종 수소 생산 용도에 대한 추가 인증을 받습니다. 이는 소재가 적합하고 입증될 수 있다는 증거입니다.
결론
PEM 필터 제조에 적합한 소결 금속 분말을 선택하는 것은 시스템이 얼마나 잘 작동하는지, 작동 비용은 얼마인지, 설치 후 몇 년 동안 필요한 유지 관리 비용은 얼마인지에 영향을 미치는 매우 중요한 선택입니다. 녹 방지, 전기 전도성 및 장기-신뢰성 측면에서 고순도 티타늄 분말은 높은 가격을 뒷받침할 수 있는 분명한 이점을 가지고 있습니다. 전 세계적으로 수소 생산이 증가함에 따라 고품질 재료를 최우선으로 생각하는 회사는 시스템이 더 자주 가동되고 전체 소유 비용이 저렴해지기 때문에 경쟁사보다 우위를 점할 수 있습니다.
분말 순도, 입자 특성 및 필터 성능 사이의 기술적 연관성을 알면 무엇을 구입할지 현명한 선택을 하는 데 도움이 됩니다. 성공적인 프로젝트는 초기 비용보다는 선택한 재료의 전체 수명 주기 경제성을 살펴봅니다. 고순도 분말은 서비스 간격을 연장하고 유지 관리 일정을 더욱 예측 가능하게 하며 향후 고가의 부품을 보호함으로써 가치를 더합니다. 이러한 이점은 산업용 전기분해 플랜트가 일반적으로 사용되는 수십 년에 걸쳐 증가합니다.
FAQ
1. PEM 전해조 필터에는 어느 정도의 티타늄 분말 순도가 필요합니까?
+
-
PEM 전해조 필터 사용에는 일반적으로 순도 99.5%~99.9% 사이의 티타늄 분말이 필요합니다. 필요한 정확한 순도는 사용 계획과 지속 기간에 따라 다릅니다. 40,000시간 이상마다 서비스를 받아야 하는 시스템은 순도 99.7% 이상의 유형을 사용해야 합니다. 녹에 대한 저항력이 더 강하고 장기간 전도성을 유지하기 때문입니다. 낮은-순도 옵션은 덜 까다로운 작업에 적합할 수 있지만 더 자주 교체해야 하므로 전체 수명에 걸쳐 비용이 증가합니다.
2. 소결 금속 분말의 산소 함량은 필터 전도성에 어떤 영향을 줍니까?
+
-
소결 티타늄 필터의 산소량은 전기 전도 성능에 직접적인 영향을 미칩니다. 중량 기준으로 0.18% 미만의 산소를 함유한 티타늄 분말은 금속 사이의 결합을 대부분 강하게 유지하여 전자가 다공성 구조를 통해 쉽게 이동할 수 있도록 해줍니다. 산소 수준이 높을수록 재료 내부에 산화티타늄 네트워크가 형성됩니다. 이러한 네트워크는 전류의 흐름을 차단하여 전기화학적 효율을 저하시킵니다. PEM 시스템에서 이러한 전도도의 차이는 측정 가능한 전압 손실로 이어지며, 이는 생성된 수소 1kg당 에너지 비용을 증가시킵니다.
3. 다양한 입자 크기 분포를 혼합하여 그래디언트 필터 구조를 만들 수 있습니까?
+
-
하나의 필터 요소에 다양한 입자 크기 분포를 결합하면 필터링에 강력하고 효과적이도록 설계된 그라데이션 구조를 얻을 수 있습니다. 거친 분말층(45~75μm)은 구조를 지지하고 많은 유체가 흐르도록 하며, 미세 분말층(5~20μm)은 정밀하게 필터링하고 균일하게 퍼집니다. 층이 적절하게 서로 접착되고 다공성 영역이 분리된 상태로 유지되도록 하려면 이 다{6}}층 방법은 분말 적층 및 소결 중에 신중한 공정 제어가 필요합니다.
프리미엄 소결 금속 분말로 PEM 필터 성능을 최적화할 준비가 되셨나요?
NAVI 티타늄은 까다로운 PEM 물 전기분해 상황에서 작동하도록 설계된 고순도, 저산소- 티타늄 분말을 만듭니다. 당사의 맞춤형 분말 혼합물은 5~80마이크로미터 사이의 균일한 구멍 크기를 만들어 물과 가스가 더 쉽게 이동할 수 있으면서도 전도성이 뛰어나고 녹에 강합니다. 믿을 수 있는 판매자로서소결 금속 분말, 우리는 올바른 분말 선택부터 소결 공정이 가장 잘 작동하는지 확인하는 것까지 완전한 기술 지원을 제공합니다. 이러한 방식으로 당사는 귀하의 필터 요소가 상업용 수소 생산의 엄격한 기준을 충족하는지 확인할 수 있습니다.
금속 및 품질 관리 방법에 대한 우리의 지식은 각 배치가 동일하다는 것을 보장하므로 프로토타입 제작에서 대량 제작으로 쉽게 이동할 수 있습니다. NAVI Titanium은 차세대 전해조 부품을 만들거나 기존 필터의 신뢰성을 높이려는 경우 성능 개선으로 이어지는 소재 솔루션을 보유하고 있습니다.
지금 당사 기술팀에 문의하세요.sales@navititanium.com특정 PEM 필터 요구 사항에 대해 논의하고 당사의 프리미엄 티타늄 분말 솔루션이 어떻게 수소 생산 시스템을 향상시킬 수 있는지 알아보십시오.
참고자료
1. Carmo, M., Fritz, DL, Mergel, J. 및 Stolten, D. "PEM 물 전기분해에 대한 종합적인 검토." 국제 수소 에너지 저널, Vol. 38, No. 12, 2013, pp. 4901-4934.
2. Grigoriev, SA, Fateev, VN, Bessarabov, DG 및 Millet, P. "물 전기분해 과학 및 기술의 현재 상태, 연구 동향 및 과제." 국제 수소 에너지 저널, Vol. 45, No. 49, 2020, pp. 26036-26058.
3. Schalenbach, M., Carmo, M., Fritz, DL, Mergel, J. 및 Stolten, D. "가압 PEM 수전해: 효율성 및 가스 교차." 국제 수소 에너지 저널, Vol. 38, No. 35, 2013, pp. 14921-14933.
4. Sun, S., Shao, Z., Yu, H., Li, G. 및 Yi, B. "장기 양성자 교환막 물 전기분해 스택의 저하에 대한 조사". Journal of Power Sources, Vol. 267, 2014, 페이지. 515-520.
5. 독일어, RM "소결 이론 및 실제." John Wiley & Sons, 뉴욕, 1996년, 페이지. 213-267.
6. Ayers, KE, Anderson, EB, Capuano, C., Carter, B., Dalton, L., Hanlon, G., Manco, J. 및 Niedzwiecki, M. "저비용, 고효율 PEM 전기분해를 향한 연구 발전." ECS 거래, 볼륨. 33, 아니요. 1, 2010년, 페이지. 3-15.
